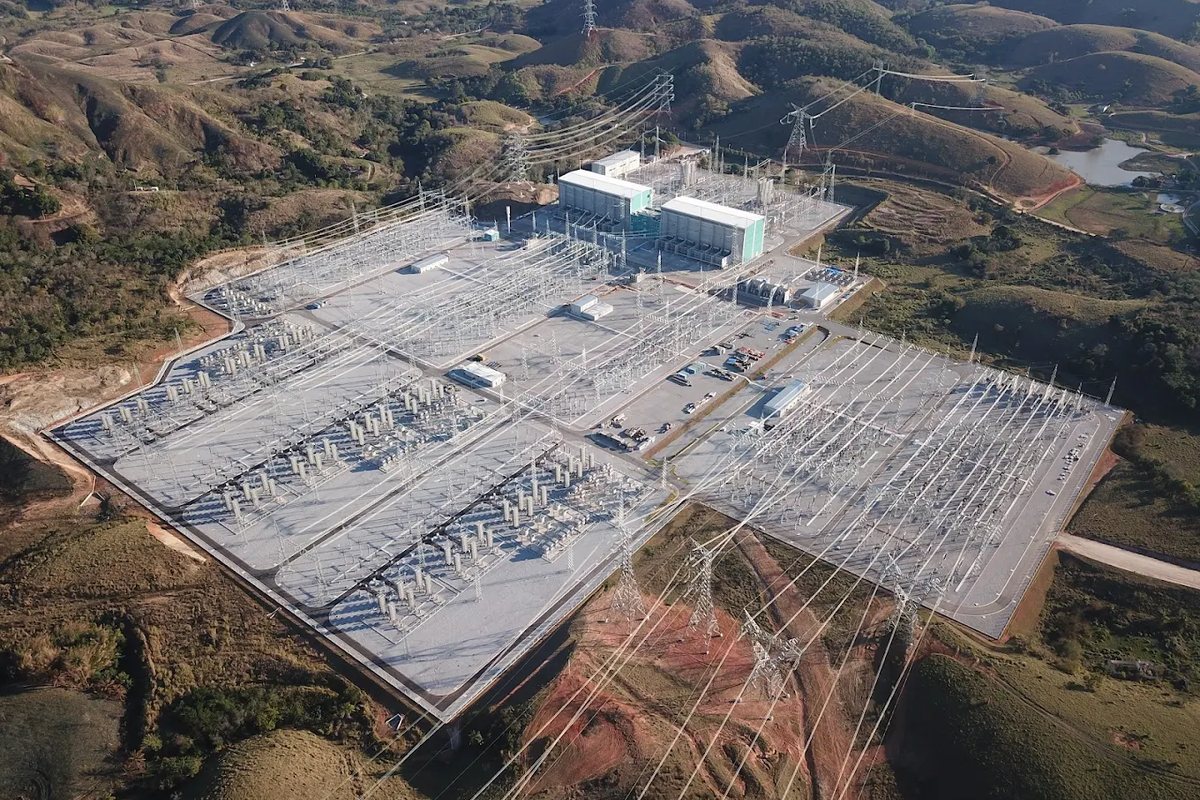

Durante décadas, uma subestação foi um emaranhado de fios de cobre ligando cada relé a cada equipamento. A norma IEC 61850 troca boa parte desses fios por uma língua digital comum, e com isso muda a forma de projetar, testar e manter os sistemas de proteção, controle e supervisão.

Os serviços de comunicação

A norma define serviços diferentes para necessidades diferentes:

• GOOSE (Generic Object Oriented Substation Event): mensagens rápidas, publicadas em multicast, usadas para trocar sinais entre IEDs, como disparos, bloqueios, partidas de falha de disjuntor e intertravamentos. Substituem os sinais que antes trafegavam por contatos e cabos entre painéis.
• Sampled Values (SV): amostras digitais de corrente e tensão publicadas pelas Merging Units, que digitalizam os sinais dos transformadores de instrumentos junto ao pátio. É o que viabiliza o chamado barramento de processo.
• MMS: comunicação cliente-servidor usada pelo sistema supervisório e pela engenharia para leitura de dados, relatórios, comandos e transferência de arquivos.

GOOSE e SV trafegam diretamente na camada de enlace Ethernet, sem roteamento IP, justamente para garantir baixa latência. Isso faz com que a configuração de VLANs e de prioridades (IEEE 802.1p) na rede seja parte integrante do projeto de proteção.

A linguagem de configuração (SCL)

O segundo pilar da norma é a linguagem SCL, baseada em XML, que descreve a subestação inteira de forma padronizada: os equipamentos primários, os IEDs, suas funções (organizadas em nós lógicos), a rede e os fluxos de dados entre eles.

Os arquivos seguem um fluxo de engenharia: a especificação do sistema (SSD), a descrição das capacidades de cada IED (ICD), a configuração completa da subestação (SCD) e a configuração final carregada em cada dispositivo (CID). Na prática, o SCD passa a ser o documento central do projeto, no lugar de boa parte dos diagramas de fiação.

O que se ganha

O resultado é direto:

• Menos cabeamento e pontos de falha: sinais que exigiam dezenas de condutores por vão passam a trafegar na rede.
• Supervisão contínua: um cabo rompido pode passar despercebido até a próxima manutenção; uma mensagem GOOSE ausente é detectada e alarmada em segundos.
• Interoperabilidade entre fabricantes: IEDs de marcas diferentes trocam informações com base no mesmo modelo de dados.
• Comissionamento mais eficiente: parte dos ensaios pode ser feita com simulação de mensagens, e a norma prevê modos de teste e de simulação nos próprios IEDs.

O que muda nos requisitos

A digitalização não reduz as exigências de confiabilidade, apenas as desloca da fiação para a rede. O Submódulo 2.11 dos Procedimentos de Rede do ONS traz requisitos específicos para as redes usadas na proteção:

• As redes locais das proteções principal e alternada devem ser independentes e dedicadas. Redes integradas só são admitidas com protocolos de redundância de tempo de comutação nulo (como PRP e HSR), com cada proteção conectada a dois caminhos independentes e simultaneamente ativos.
• As redes devem ser monitoradas continuamente, com detecção de perda de integridade de mensagens, ausência de mensagens previstas, mensagens não previstas, ausência de sinais de sincronismo, intervalos anormais entre mensagens e latência anormal. O monitoramento deve sinalizar também o uso dos modos de teste e simulação da IEC 61850.
• A mensagem de disparo deve atender ao tempo de transferência de 3 ms, e o monitoramento deve detectar e reportar latências superiores a 5 ms.
• As redes devem dispor de mecanismos de segurança cibernética em todos os segmentos.

Os novos cuidados de engenharia

Projetar em IEC 61850 exige disciplinas que antes não faziam parte da rotina do engenheiro de proteção: gestão de versões do SCD, definição de datasets e endereçamento (APPID, endereços MAC multicast, VLAN), sincronização de tempo de precisão (PTP, especialmente quando há Sampled Values) e testes de rede, como verificação de latência e de comportamento em falhas de enlace.

No comissionamento, a validação ponto a ponto continua indispensável, agora feita sobre sinais virtuais. Um GOOSE mapeado para a entrada errada é tão perigoso quanto um fio trocado, com a diferença de que não aparece em uma inspeção visual do painel.

Conclusão

A IEC 61850 é a base da subestação digital e o caminho por onde a proteção e a automação estão evoluindo. Projetar nela é projetar para o futuro, desde que a confiabilidade que antes estava no cobre seja reconstruída na arquitetura de rede, na engenharia de configuração e nos ensaios.
