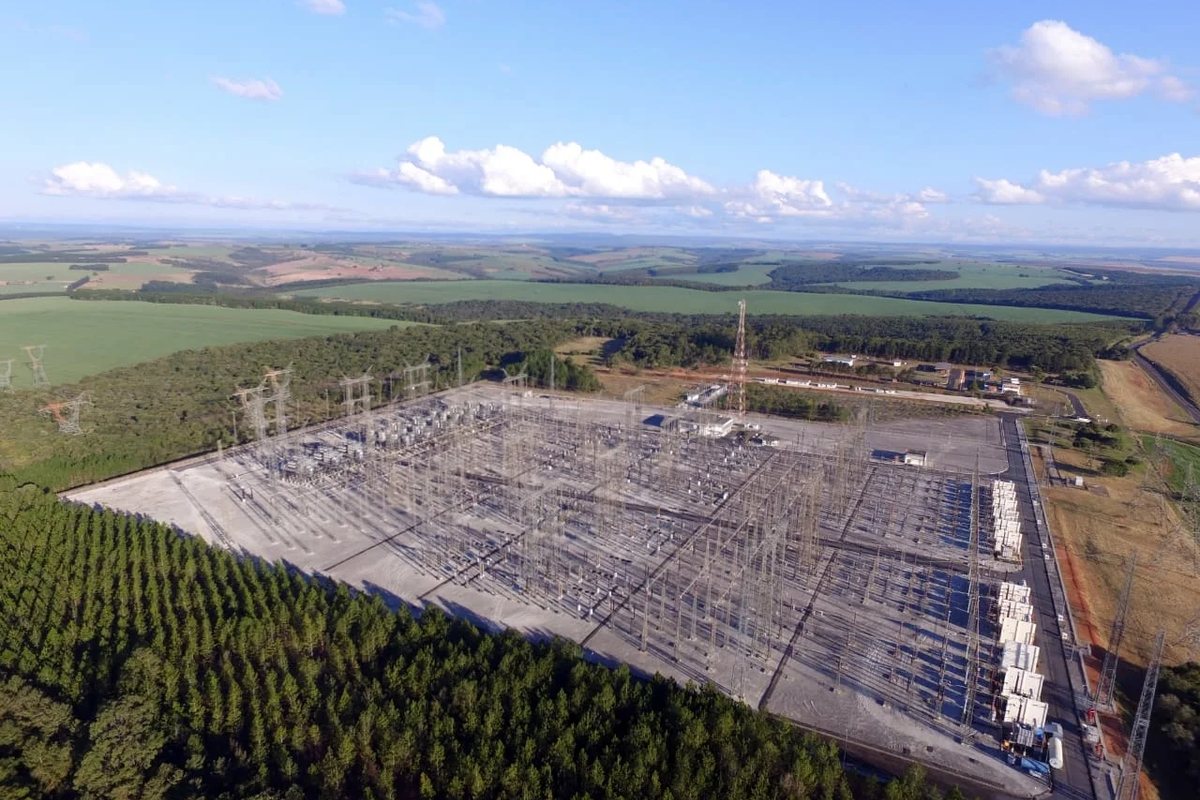

Uma subestação vista de cima impressiona pelo tamanho, mas o que realmente dita o sucesso de um empreendimento desse porte é o rigor técnico por trás de cada vão. Garantir a disponibilidade de ativos de alta tensão exige alinhamento constante entre engenharia de proteção, automação e as exigências operacionais do ONS.

Na prática, a confiabilidade da Rede Básica depende diretamente de decisões tomadas no projeto e mantidas ao longo da vida útil da instalação. Os Procedimentos de Rede traduzem essas decisões em requisitos mínimos.

Proteções redundantes e independentes

O Submódulo 2.11 estabelece que todo componente deve ser protegido localmente por dois sistemas redundantes e independentes, a proteção principal e a proteção alternada. A independência é exigida em várias camadas:

• Hardware e software: as duas proteções devem estar em dispositivos físicos distintos e ser processadas por CPUs distintas.
• Sinais de entrada: correntes e tensões de cada sistema devem vir de núcleos independentes de TC e de secundários diferentes de TP (ou de portas ópticas e Merging Units independentes, no caso de transformadores de instrumentos de baixa potência).
• Alimentação: IEDs, switches, roteadores, gateways e Merging Units de cada sistema devem ser alimentados por bancos de baterias, retificadores e circuitos de corrente contínua independentes.
• Disparo: cada sistema deve ter seu próprio circuito de disparo, acionando uma das duas bobinas de disparo de cada disjuntor.

O Submódulo 2.6 complementa esses requisitos para os serviços auxiliares: a alimentação em corrente contínua dos sistemas de proteção, supervisão e controle deve ter dois conjuntos independentes de baterias e retificadores, cada um dimensionado para a carga total em regime contínuo, com autonomia mínima de cinco horas em caso de falta de alimentação em corrente alternada.

O objetivo de toda essa redundância é eliminar modos de falha comum. Não adianta ter dois relés se ambos dependem do mesmo disjuntor de CC, do mesmo núcleo de TC ou do mesmo switch.

Seletividade e velocidade

A segunda decisão é a parametrização. A proteção deve isolar apenas o componente defeituoso e fazê-lo rápido o bastante para preservar a estabilidade do sistema interligado. O Submódulo 2.11 fixa o tempo total de eliminação de faltas sólidas, sem falha de disjuntor, em até 70 ms para sistemas acima de 230 kV e até 90 ms para sistemas de 230 kV, sem depender de retaguarda remota. Com falha de disjuntor, o limite é de 250 ms.

Atender a esses tempos depende da escolha correta de funções (proteções unitárias, teleproteção nas linhas), do ajuste e da coordenação entre zonas, e de componentes rápidos em toda a cadeia, do relé à abertura do disjuntor.

Supervisão em tempo real

A terceira decisão é a supervisão. O tratamento adequado de grandezas digitais e analógicas dá suporte rápido ao centro de operação na análise de ocorrências e na recomposição. O Submódulo 2.12 define os requisitos de supervisão e controle para a operação, e o Submódulo 2.11 exige a supervisão dos circuitos de corrente contínua das proteções, da teleproteção e do religamento, para que qualquer anormalidade que comprometa a confiabilidade seja alarmada.

Some-se a isso os registradores de perturbação, que permitem reconstituir o que aconteceu em cada evento e são a base para identificar ajustes inadequados antes que causem um novo desligamento.

Por que isso importa para a receita

Para uma transmissora, cada desligamento tem custo direto. A indisponibilidade de uma função de transmissão gera desconto na receita pela Parcela Variável, regulada pela ANEEL e apurada pelo ONS, além do impacto nos indicadores de desempenho do agente. Uma falha de projeto ou de ajuste que provoca um desligamento indevido custa, portanto, muito mais que a sua correção preventiva.

Integração de novos vãos e modernização

Os maiores riscos aparecem justamente nas intervenções em instalações existentes: integração de novos vãos à proteção de barras, adequação de esquemas de falha de disjuntor, convivência entre tecnologias de gerações diferentes. O Submódulo 2.11 trata explicitamente desses casos, como a adaptação da proteção de barras existente aos novos vãos e as condições em que um esquema único de falha de disjuntor pode ser mantido.

Gerenciar esses fatores, mantendo a conformidade com os Procedimentos de Rede, é o que sustenta a operação estável e segura de uma infraestrutura complexa ao longo dos anos.
