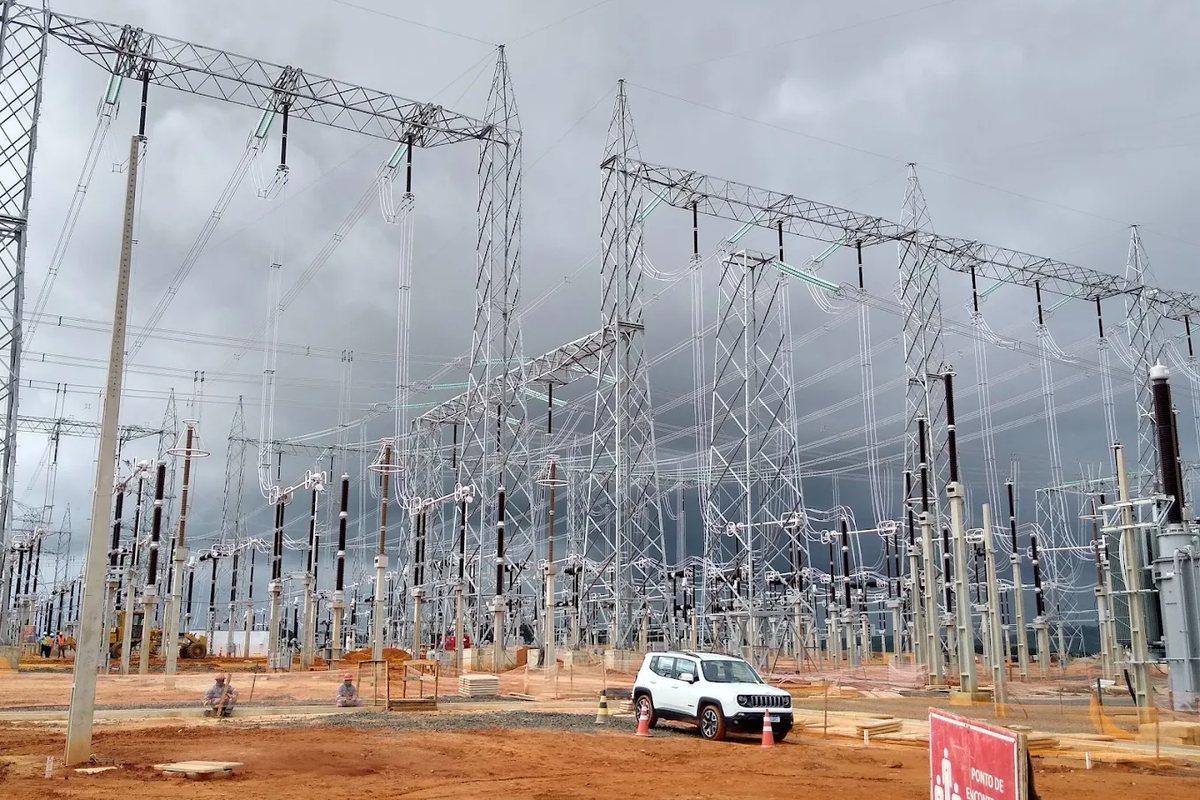

O comissionamento é a fase em que uma instalação ou equipamento é avaliado por proprietários, projetistas e fabricantes por meio de ensaios e testes direcionados. O objetivo central é liberar o sistema para a operação comercial em condições seguras e eficientes.

Com o avanço dos relés digitais e das lógicas complexas, há quem acredite que os testes locais perderam importância. A experiência mostra o contrário: é exatamente no comissionamento que a presença física do especialista em proteção se faz indispensável.

A última barreira

Os ensaios nessa etapa validam se cada relé opera adequadamente e, mais importante, se todo o esquema de proteção funciona exatamente como foi projetado. É a última oportunidade de identificar erros de aplicação, falhas de fiação, problemas nos transformadores de instrumentos e ajustes incorretos antes que eles se manifestem em uma ocorrência real.

As etapas do comissionamento de SPCS

Um comissionamento completo costuma seguir uma sequência:

• Teste de aceitação em fábrica (TAF): os painéis são testados na fábrica, com as lógicas, os ajustes e a comunicação. É onde a maior parte dos erros de projeto e de configuração deve ser encontrada, com custo de correção muito menor.
• Inspeção e verificação de montagem em campo: conferência dos painéis instalados, das identificações, dos aterramentos e da documentação.
• Ensaios de fiação ponto a ponto: verificação de cada circuito entre o pátio e os painéis, incluindo os circuitos de corrente e tensão, os comandos e as sinalizações.
• Ensaios funcionais por função: injeção secundária com mala de testes para verificar a característica e os tempos de cada função de proteção.
• Testes de lógica e intertravamentos: verificação dos esquemas completos, como falha de disjuntor, religamento, teleproteção e automatismos.
• Testes de integração com a supervisão: validação de pontos com o sistema local e com os centros de operação.
• Testes ponta a ponta de teleproteção: verificação dos esquemas entre os dois terminais de uma linha.
• Energização e verificação em carga: leitura de fasores, verificação de polaridade e direcionalidade e conferência das correntes diferenciais com o equipamento em serviço.

Por que a presença em campo faz diferença

Muitos problemas só aparecem com o equipamento real: uma polaridade de TC invertida, um contato auxiliar de seccionadora que não muda de estado no tempo esperado, uma interferência entre circuitos, uma diferença entre o projeto e o que foi montado. Um especialista em proteção presente sabe interpretar o que vê, separar um problema de ensaio de um problema real e propor a correção sem comprometer o cronograma.

Os problemas que o comissionamento evita

A realização de ensaios rigorosos resolve problemas reais:

• Danos aos ativos: tanto a falha de atuação quanto a operação incorreta das proteções podem causar danos sérios aos equipamentos da subestação.
• Desligamentos indevidos: um erro de lógica ou de ajuste que passa pelo comissionamento costuma se revelar na primeira perturbação, com impacto na disponibilidade e na receita.
• Segurança pessoal: proteções que atuam corretamente reduzem os riscos para operadores e equipes de manutenção que trabalham na instalação.

A documentação como produto

O comissionamento não termina no último ensaio. Os relatórios de ensaio, os arquivos de configuração finais, os backups dos IEDs e os desenhos as-built são o que permite à equipe de operação e manutenção trabalhar sobre a instalação nos anos seguintes. O uso sistemático da documentação técnica permite manter rastreáveis as curvas, os tempos e as lógicas validados no comissionamento ao longo das intervenções futuras.

O papel da fiscalização

Para o proprietário do ativo, contar com uma fiscalização independente nas fases de TAF e TAC é uma forma de garantir que o que foi especificado é o que está sendo entregue. A fiscalização acompanha os ensaios, analisa os relatórios e verifica a conformidade com os Procedimentos de Rede e com a filosofia técnica do agente.
